物业介绍

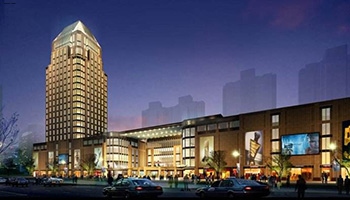

上海时代广场位于上海内环内的稀缺核心区域，坐落于杨浦区繁华的控江路上，用地面积近一万五千方，由一幢6层的精品商场及上部6-23层的甲级办公塔楼组成。
项目核心辐射区位于三街交汇之地，拥有商圈常驻和流动人口共计约44万人，并且拥有着约400的机动车位。
在车辆进出频繁、车位稀缺的停车场和城市通过，广州捷众公司智能停车场车位引导系统可以加速提高车位周转使用率，减少交通拥堵，提高停车场管理水平，同时快速指引司机找到停车位，带来良好的社会效益和经济效益，是停车场智能化管理的潮流趋势。
上海时代广场停车场在地下室二层，有两进两出两个出入口，共有423个停车位，采用广州捷众公司的分体超声车位引导系统和立体车库引导系统，目前系统已经顺利安装调试完成。
分体超声车位引导系统
超声引导控制箱（主控制器、节点控制器、区域控制器）
分体超声探测器
车位指示灯
引导显示屏
立体车库车位引导系统
无线超声探测器
无线车位指示灯
主控制器
节点控制器
主要设备介绍

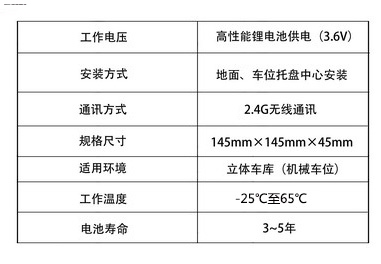

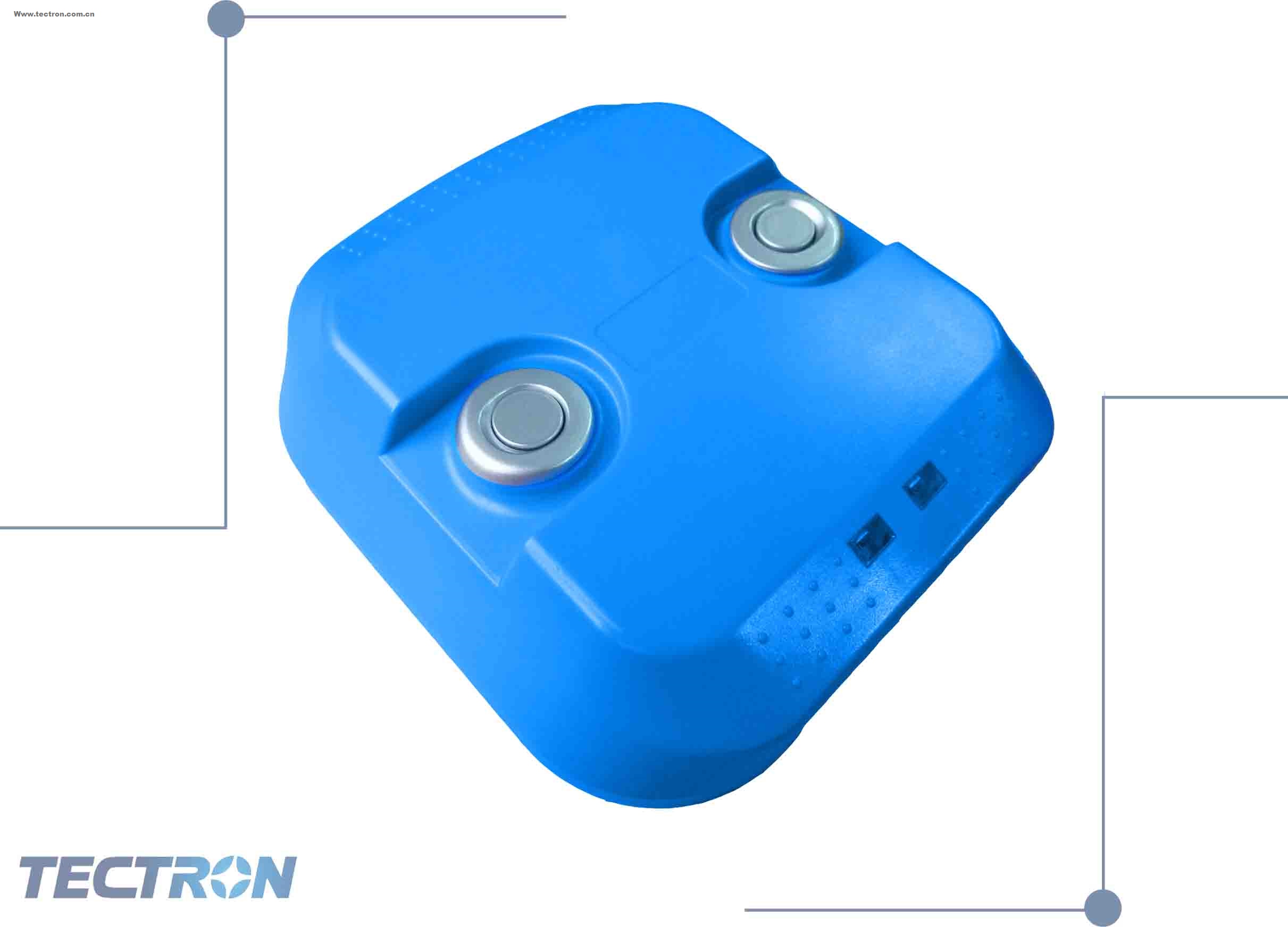

无线超声波探测器
无线超声波探测器采用超声波测距工作原理与无线传输原理，检测停车场内车位上是否停有车辆，将检测结果用指示灯分色显示。
同时传送给上层控制器，各车位状态通过系统运算处理，在电子地图显示车场车位状态，在引导显示屏提示个方向可用车位数，达到停车引导的目的。
无线超声波探测器特点
采用超声波检测，无线通讯方式，适合立体车库托盘、室内地面安装使用；
无线传输方式，免除工程在线；
内置大容量电池，减少日常维护；
防水加强壳体，可地表、托盘安装（有溅水防护，需避免泡水和碾压）；

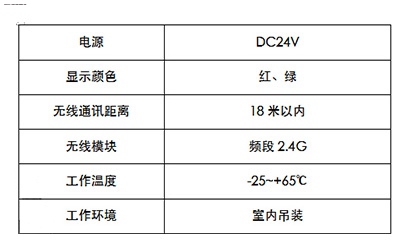

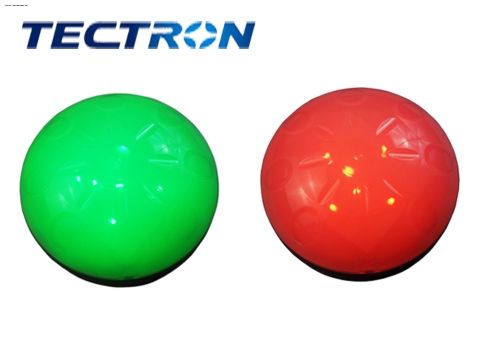

无线车位指灯示
无线车位指示灯是无线超声探测器的配套产品，用于立体车位的状态指示，具有有车亮红灯、无车亮绿灯等功能，内含通讯模块，管理底层设备（探测器），采集底层设备的车位状态。
通过RS485与上行设备通讯，下行通过2.4G无线模块与探测器通讯。

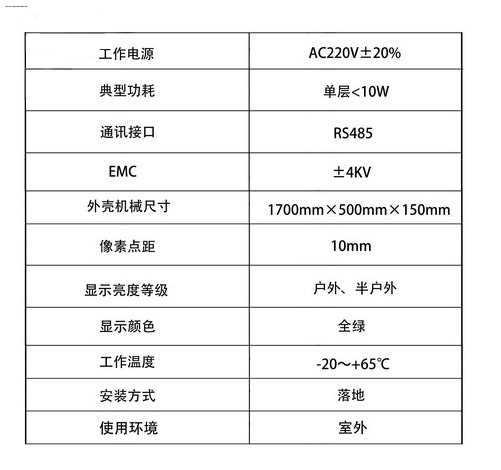

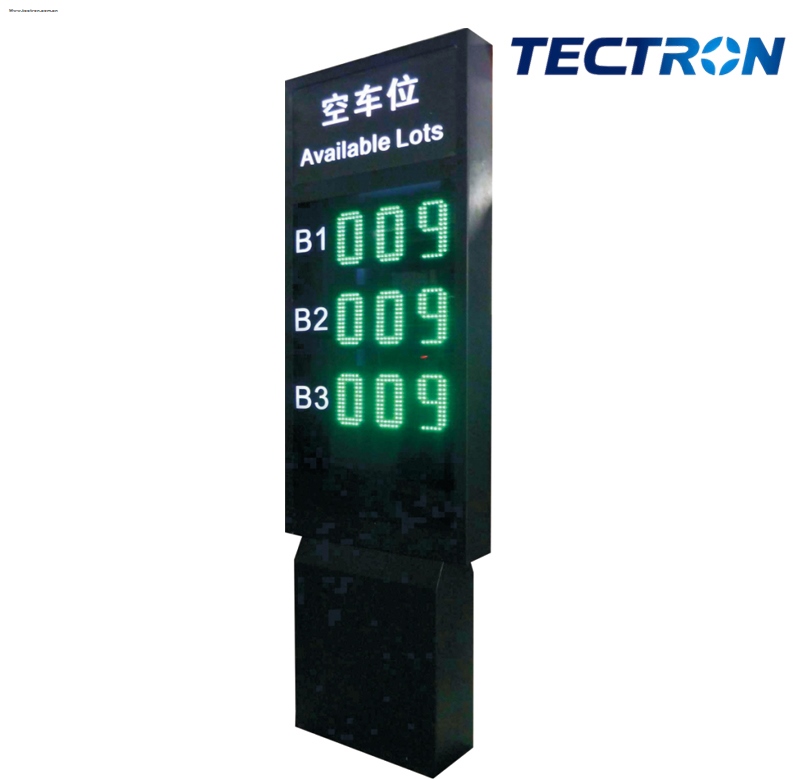

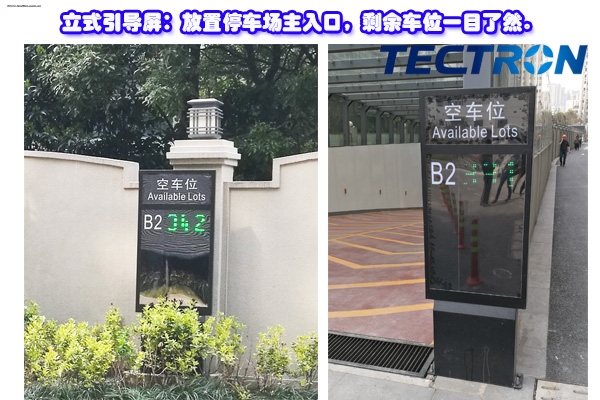

主入口引导屏
在停车场入口处放置一个主入口引导屏，通过接收服务器的输出信息，用数字、箭头和文字等形式显示各区域空车位数目、方位，就可以让车主在进场之前就知道该停车场每区域剩余车位的情况，从而直接引导客户驶向有空余车位的区域。
这样，就能避免因车主犹豫是否进场而引发的入口堵车情况，而且完成了车库初步的车位分配，极大的提高了寻找车位的效率。

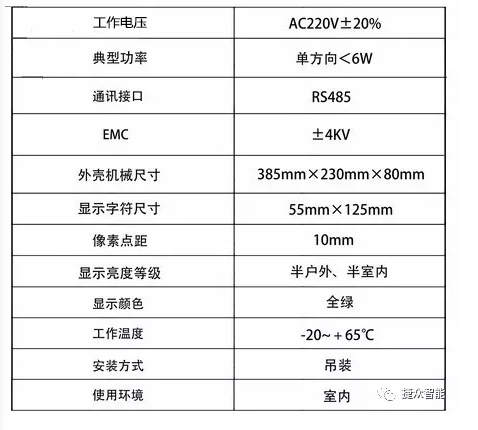

挂式车位显示屏
车位显示屏是车位引导系统中的信息发布模块，能够在入口处及场内通道交叉处，及时的将系统发布的空车位信息显示出来，从而给予车主直观的引导提示，迅速分流车辆，避免误入无车位区域浪费时间以及产生拥堵，最大效率的利用停车场车位资源。
挂式引导屏吊装于场内主要分岔口处，每个方向指示设一个引导屏，具体可根据停车场车位分布进行设计。
通过系统软件的关联设置，可以灵活指定一个屏具体要显示的车位区域。

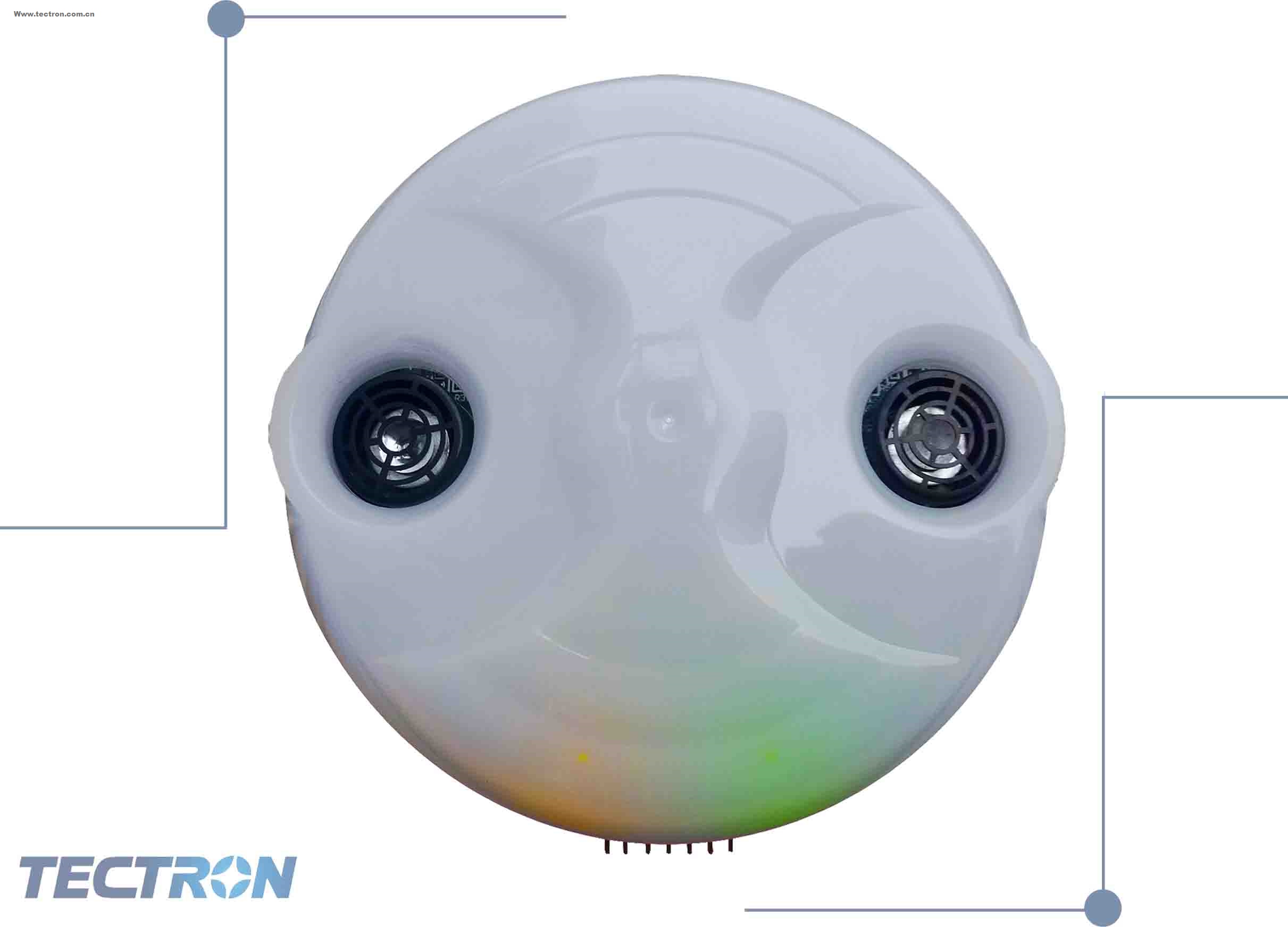

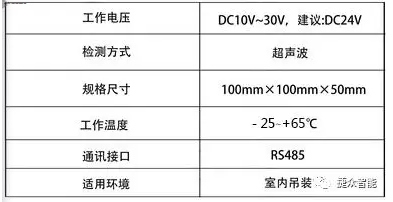

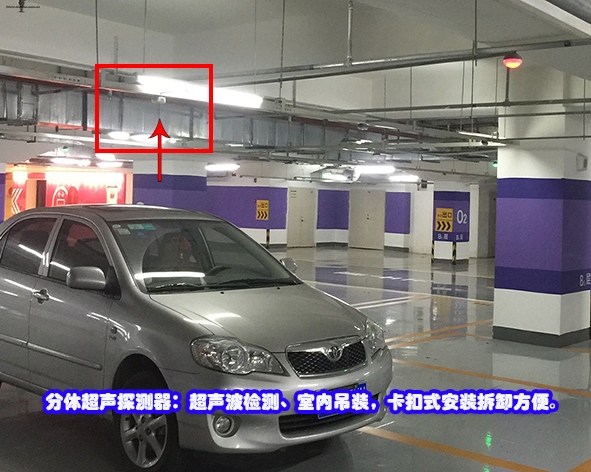

分体超声探测器
分体超声探测器采用超声波测距工作原理，检测停车场内车位上是否有车辆，将检测到的结果用车位指示灯分色显示，同时传送给上层控制器。
各车位状态通过系统运算处理，在电子地图显示车场车位动态，在引导显示屏提示各方向可用车位数，达到停车引导的目的。
分体超声探测器特点
采用超声波检测，适合室内吊装使用；
宽电压范围，克服工程布线带来压降问题；
双芯线车位灯控制，节省工程线材；
检测距离可设置，适应不同安装高度；
安装时，先行固定安装底座，采用卡扣安装探测器，拆卸均很方便。

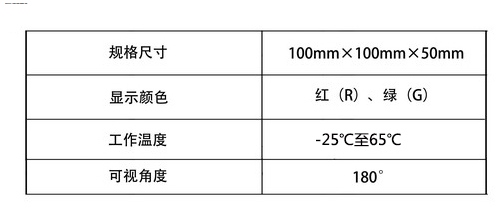

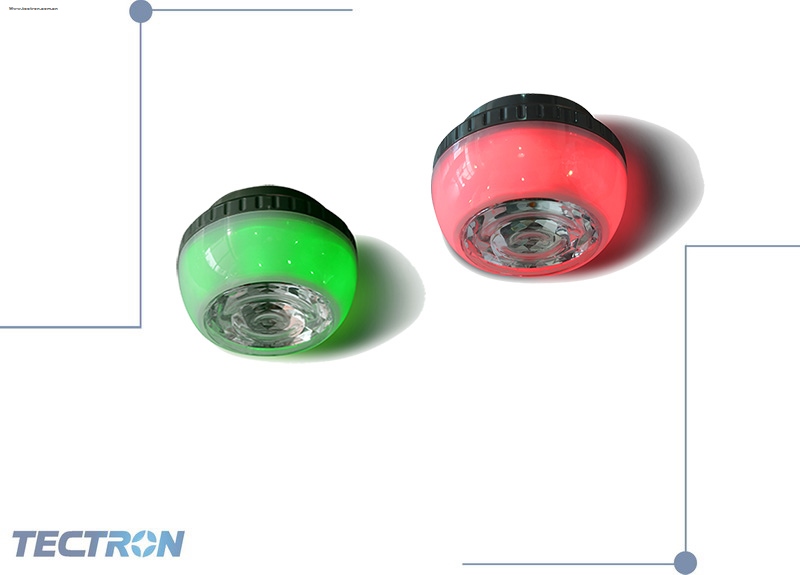

车位指示灯
车位指示灯为超声波车位探测器的配套产品，主要起引导司机到空车位停车的作用，具有有车亮红灯、无车亮绿灯等功能。
根据车位探测器检测到的车位情况，显示出相对应的颜色。

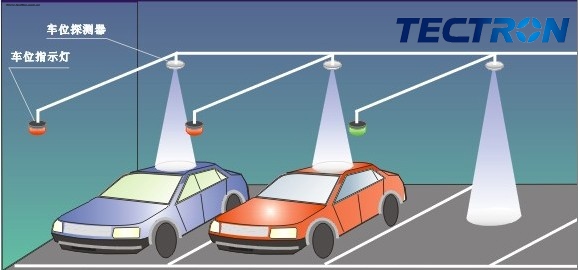

车位检测及车位指示示意图
系统介绍
超声车位引导系统是以计算机和MCU为核心的智能化停车场车位引导系统。
在车辆进出频繁、车位稀缺的停车场和城市通过该系统可以显著提高车位周转使用率，减少交通拥堵，提高停车场管理水平。
同时方便驾车人士顺利打到停车位，带来良好的社会效益和经济效益，是停车场智能化管理的潮流趋势。
立体车库是一种新型停车场，设计采用无线超声波车位探测系统。立体车库是升降横移式，每一个车位在空间上不是固定的，普通的有线车位探测器无法满足移动需求。
在每个立体车库的钢结构托盘中央安装无线探测器，探测车位有无车辆停放。
在每单元立体车库配置一个“立体车位指示灯”，内含无线通讯，对该单元内的无线探测器状态进行采集。
探测器采用超低耗设计，并配备了大容量电池，无需外部供电，内置电池可保证设备工作3年以上。

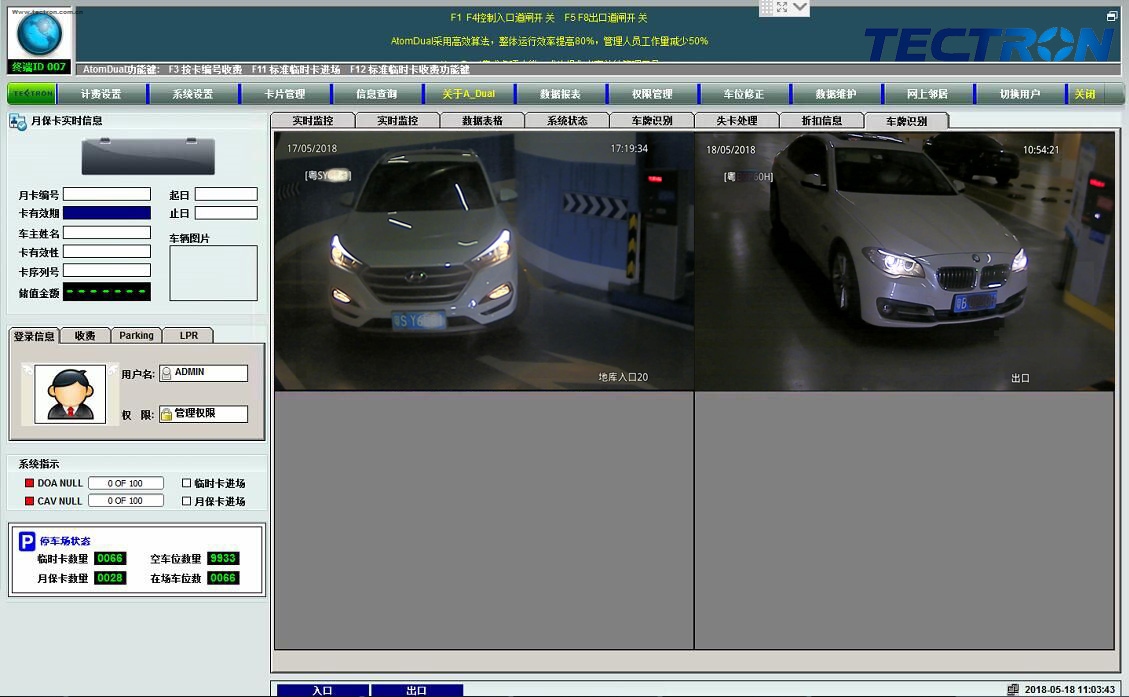

系统软件管理
系统管理软件可对整个系统进行设置，帮助管理人员及时了解车位实时占用状况，实现功能
车位使用率统计
车位修正
预留车位
报表打印管理
